Informazioni generali sugli ingressi multi-input:

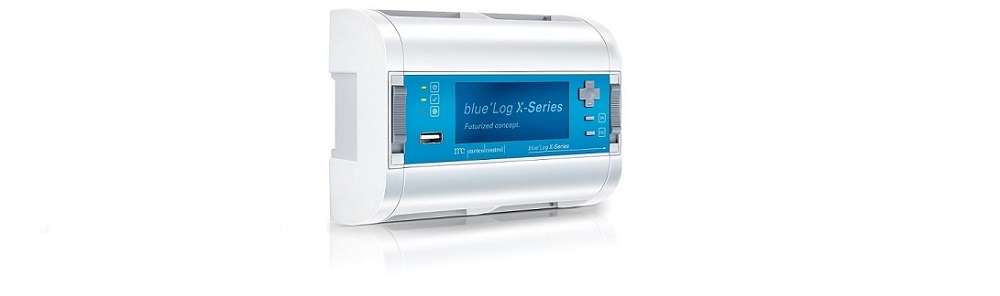

Ci sono 4 ingressi digitali DI1 - DI4 disponibili sul modulo base del blue'Log e inoltre altri 4 ingressi multi-imput MI1 - MI4. I 4 ingressi multi-imput possono essere programmati sia come ingressi analogici che digitali.
Esempio:
MI1 - ingresso analogico -> collegamento di un sensore di irraggiamento (segnale in corrente 4-20mA)
MI2 - ingresso analogico -> collegamento di un sensore di temperatura PT1000 (resistenza)
MI3 - ingresso digitale -> collegamento di un contatore ad impulsi S0
MI4 - ingresso digitali -> allarme di Stato trasmesso da un UPS
Gli ingressi digitali vengono utilizzati principalmente per funzioni di PowerControl (regolazione di immissione di potenza in rete)
Esempio: controllo dell'ondulazione per la potenza attiva
DI1 - potenza attiva 100%
DI2 -
potenza attiva 60%
DI3 -
potenza attiva 30%
DI4 -
potenza attiva 0%
Gli ingressi digitali DO1 - DO4 possono essere utilizzati come feedback.
4 ingressi multi-imput e 4 ingressi digitali possono essere aggiunti con il dispositivo Multi IO expansion module.
Data sheet MX module Multi IO (PDF)
Operating instructions MX module Multi IO (PDF)
I seguenti moduli di espansione possono essere collegati al blue'log:
- MX modules RS485 / 422 (max. 3)
- MX modules Multi IO (max. 5)
