Dettagli tecnici
protocollo |
ftp |
formato file |
csv |
intervallo di registrazione |
variabile / 300 secondi (raccomandato) |
server |
ftp.sspcdn-a.net |
porta |
21 |

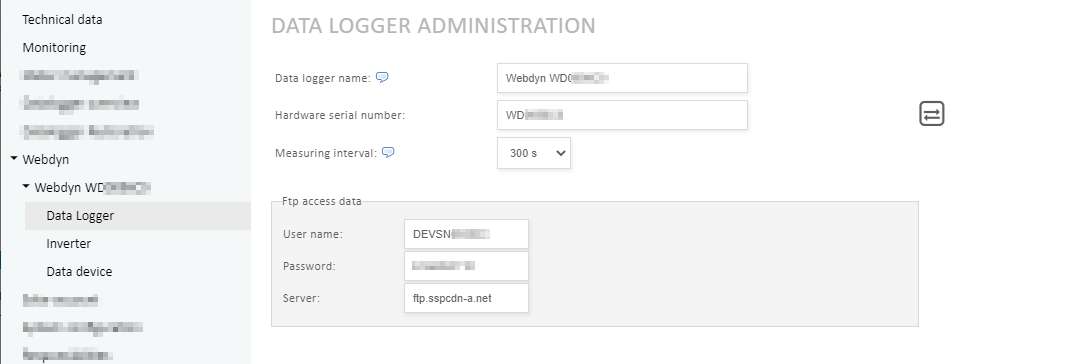

Coonfigurazione del datalogger nel portale VCOM
- creare un nuovo impianto nel portale VCOM e aggiunger tipo di dispositivo Webdyn
- inserire il corretto numero seriale del datalogger e scegliere l'intevallo di registrazione locale
Configurazione del datalogger
Comunicazione
- fate attenzione che tutti i datalogger assegnati a un progetto in VCOM utilizzino lo stesso intervallo di registrazione per garantire che i grafici funzionino correttamente
- copiare i dati del server ftp nel setup VCOM e inserirli nel setup del datalogger
- eseguire il test di comunicazione
set up generale
\CONFIG\*_daq.ini
|
DAQ_Period=5 DAQ_PeriodSec=0 DAQ_HeaderOption=1 .. .. MODBUS_Addr[0]=1 MODBUS_Name[0]=Inverter_Growatt MODBUS_FileDefName[0]=growatt_60kw.ini MODBUS_Addr[1]=2 MODBUS_Name[1]=Secure_Elite_300 MODBUS_FileDefName[1]=Secure_Elite_440_446.ini MODBUS_Addr[2]=3 MODBUS_Name[2]=3-in-1 sensor MODBUS_FileDefName[2]=Modbus_IMT_Sensor.ini |
… … <- deve essere 1 … … … ... <- cartella necessaria per la configurazione del dispositivo (modbus) … … <- cartella necessaria per la configurazione del dispositivo (modbus) … <- cartella necessaria per la configurazione del dispositivo (modbus) |
device config files
/DEF/INV/
/DEF/IO/
/DEF/MODBUS/growatt_60kw.ini
/DEF/MODBUS/Secure_Elite_440_446.ini
/DEF/MODBUS/ Modbus_IMT_Sensor.ini
/DEF/TIC/
data files
/DATA/ID/
/DATA/INV/
/DATA/IO/
/DATA/MODBUS/WD*.csv.gz
/DATA/TIC/
