Per collegare e configruare sensori analogici nel WEB'log procedere come indicato di seguito.
- Per primo, determinate il produttore/tipo di sensore.
-
Utilizzare lo schema di collegamento dei dispositivi per determinare i dati di configurazione (pendenza, offset, unità) del sensore -> ITA WEBlog - Manuale + Schemi di collegamento dei dispositivi

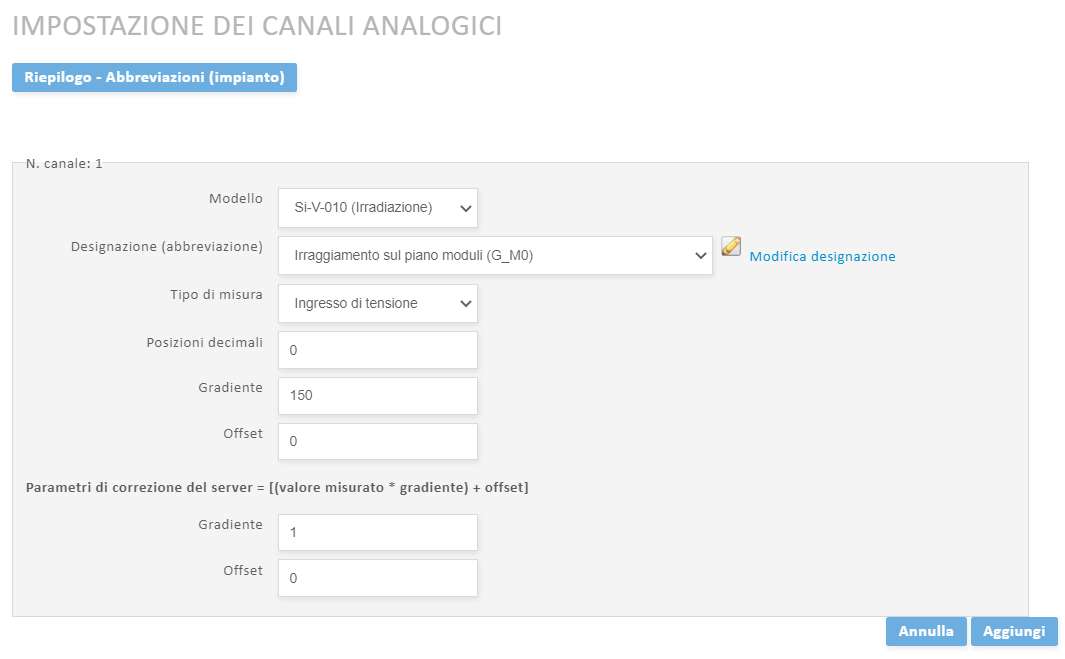

Se si utilizza un sensore che non è descritto nello schema di collegamento, è possibile determinare i dati di configurazione anche da soli utilizzando il foglio dati del sensore -> ITA WEBlog - Come calcolare la pendenza e l'offset per i sensori analogici - Selezionare il canale corrispondente nel portale VCOM sotto Configurazione impianto -> WEB'log -> Hardware -> Analogico e modificate le impostazioni.

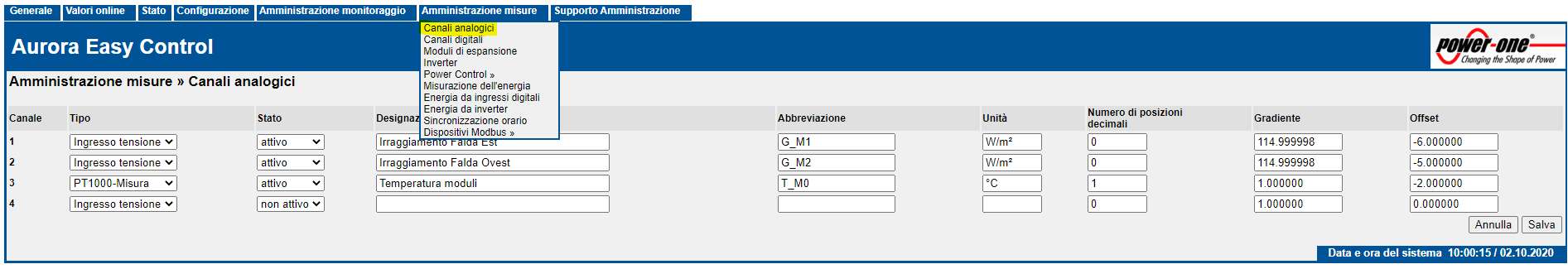

- Selezionare i dati di configurazione del sensore dalla lista di modelli o immettere i dati che avete determinato voi stessi:Se il WEB'log non è collegato al portale VCOM, inserire i dati di configurazione sul WEB'log alla voce Amministrazione misure -> Canali analogici
- Salvare le impostazioni e poi trasferire il corrispondente file .ini nel WEB'log tramite la funzione mailbox.
- Stabilire il cablaggio tra sensore e data logger utilizzando lo schema di collegamento del dispositivo
- Verificate i valori misurati sotto Valori online -> Analogico/Digitale.
