Pour la recherche de capteurs Modbus en communication RS485, procéder comme suit (interface Web Weblog)
- Déterminer d'abord le Fabricant/Type du capteur Modbus.

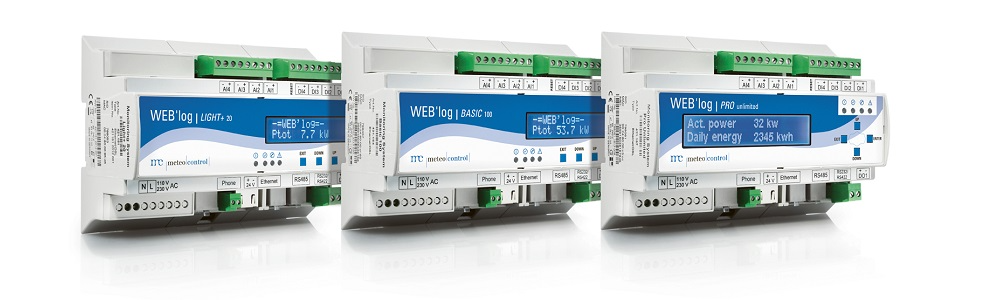

- Vérifier à l'aide du schéma de connexion de l'appareil si le WEB'log prend en charge le capteur correspondant. -> WEB'log -
(PDF)
- Déterminer les paramètres de communication y compris l'adresse du capteur.
Si le capteur a été acheté via meteocontrol, une étiquette correspondante avec les paramètres de communication (Adresse/vistesse de communication (Baud)/Format de données) se trouve sur l'appareil. - Établir la connexion entre le capteur et l'enregistreur de données (RS422 sur le WEB'log)
- Établir un pont entre les broches 2+3 (RS485 A+) et les broches 4+5 (RS485 B-).
- Placer le commutateur DIP, sous la sortie numérique (DO1), en position gauche.
- Sélectionner le capteur dans la liste des types d'appareils sur l'interface web (Administration- des mesures -> Appareils Modbus -> Configuration généralle) et effectuer les réglages de communication.
- Scanner le capteur sous Administration-des Mesures ->Appareils Modbus -> Configuration de l'appareil, dans la partie „Scanne de la plage d'adresses“.
- Si tout est correctement réglé, le capteur apparaît dans la partie Configuration de l'appareil.
- Vérifier les valeurs mesurées sous Valeurs en ligne -> Appareils Modbus.
