blueLog - Guide d'utilisation interface SCADA

    Description générale de l'interface

    L'interface SCADA fournit :
    - Valeurs de l'installation
    - Points de consigne de la régulation de puissance
    - Valeurs de l'installation pour un suivi en temps réel etc.

    Comment activer l'interface SCADA

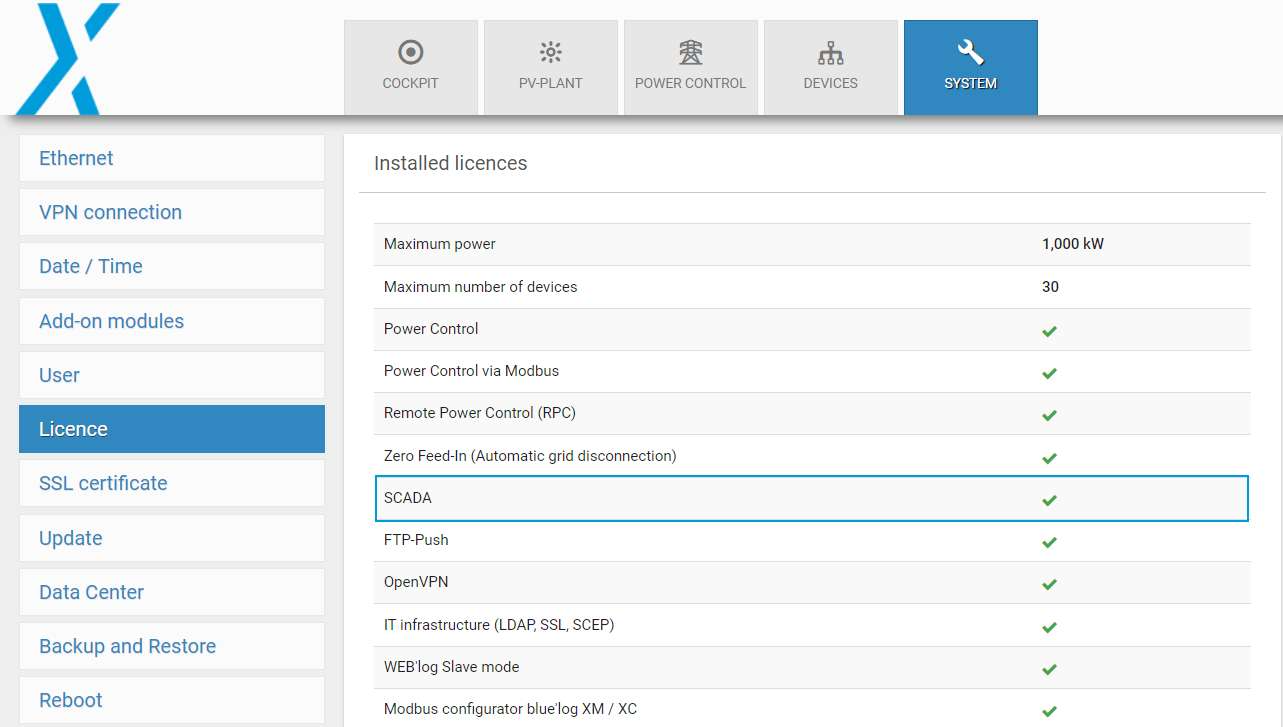

    Se rassurer que la licence SCADA soit activée sur le blueLog :

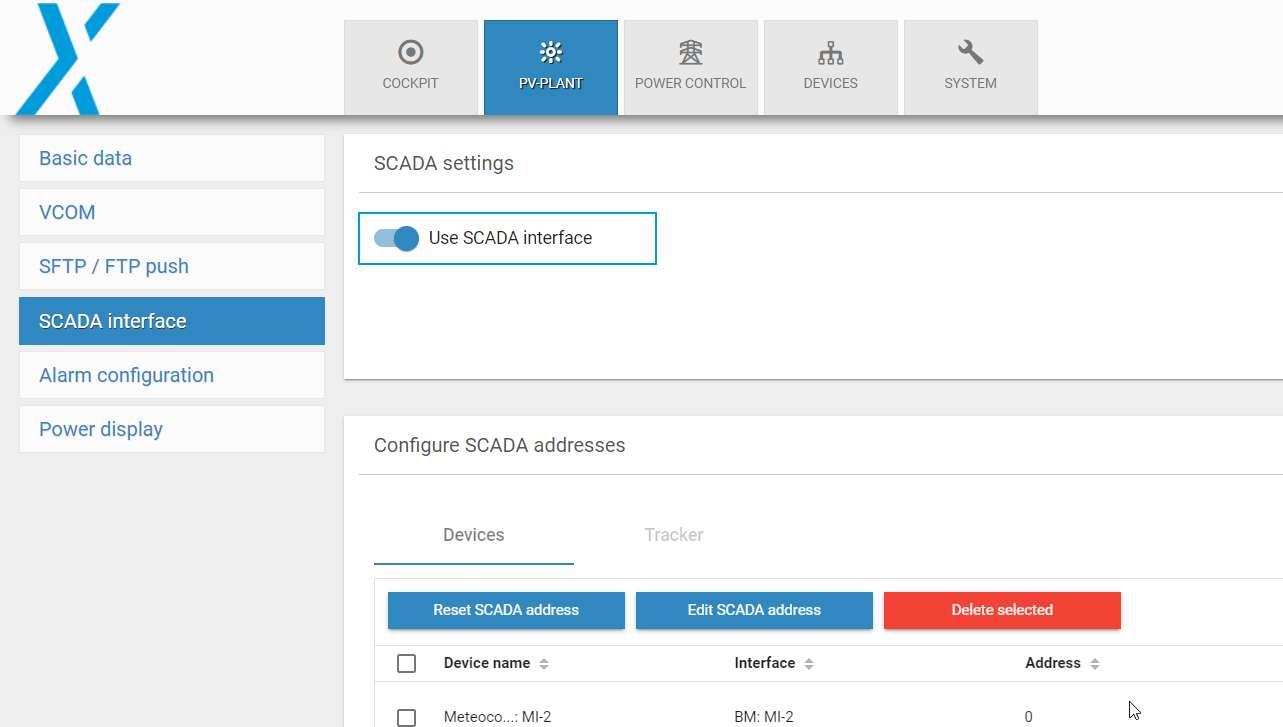

    Activer l'interface SCADA :

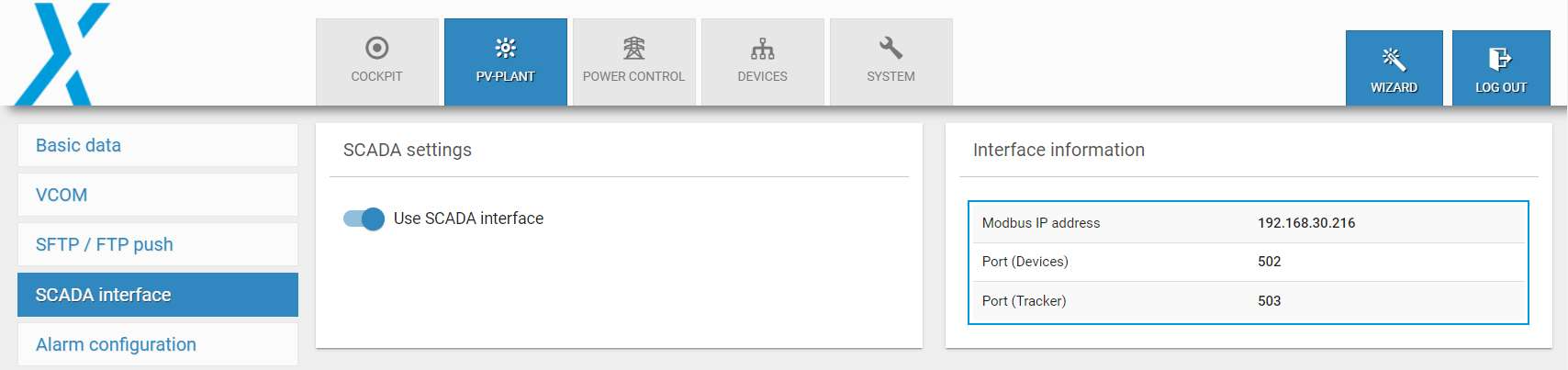

    Paramètres de communication de l'interface Scada

    Note importante : Seul le Modbus TCP est supporté
    Modbus TCP Port 502 : Pour tous les appareils (onduleur, compteur, capteurs, etc.)
    Modbus TCP Port 503 : Réservé aux traqueurs



    Attribution des appareils (adresse SCADA)

    Les valeurs de chaque appareil sont attribuées à un ID client spécifique.
    Les ID de clients de 100 à 247 sont réservés à l'interface Scada

    Ordre d'attribution :

    1. Type d'appareil (ordre comme dans le frontend, voir cockpit)
    2. Port (d'abord DI/MI, puis RS485, ensuite Ethernet)
    3. Adresse du bus ( en ordre croissant )
    4. Adresse virtuelle (en ordre croissant)

    • Les adresses SCADA sont attribuées automatiquement lors de la première activation de l'interface SCADA.
    • Les adresses de l'interface SCADA sont conservées après une désactivation et réactivation de l'interface.
    • Si les adresses SCADA sont attribuées automatiquement en appuyant sur "Reset SCADA address", les dispositifs sont simplement comptés dans l'ordre de haut en bas.

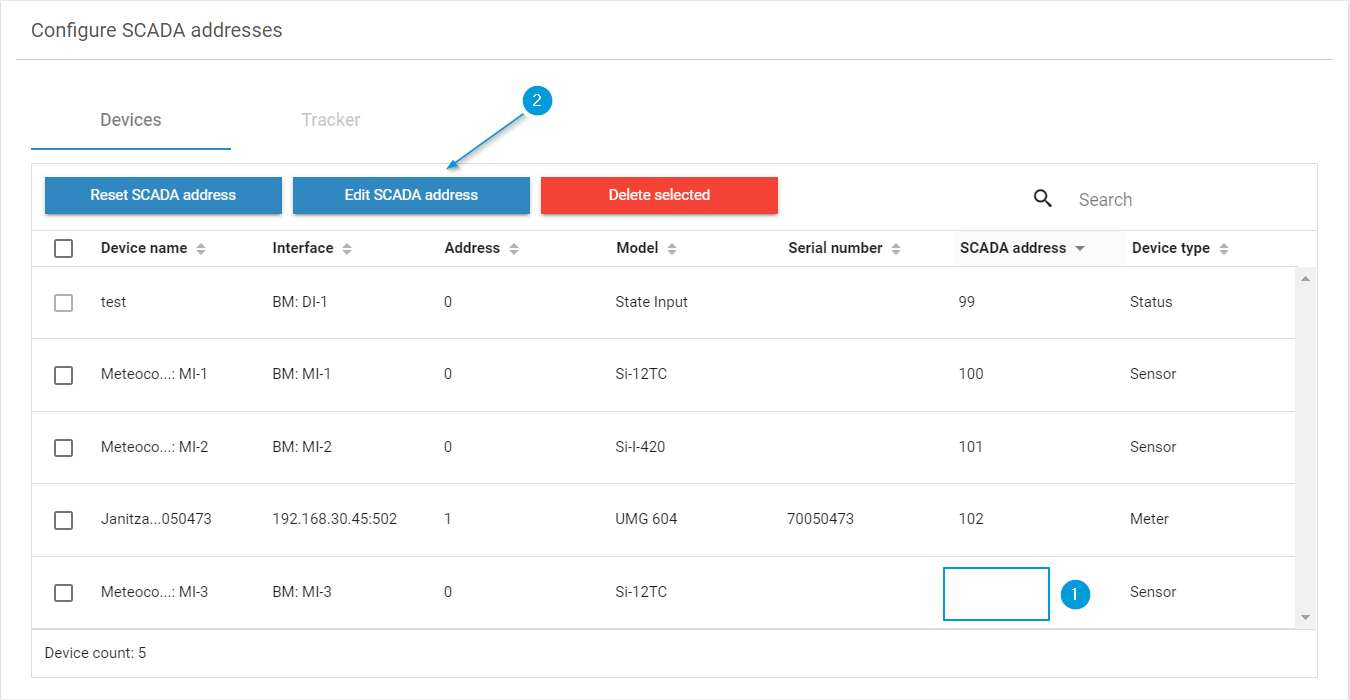

    • Les appareils nouvellement créés n'obtiennent pas initialement une adresse SCADA automatiquement attribuée, vous devez utiliser la méthode suivante "Edit SCADA address" pour attribuer une adresse.

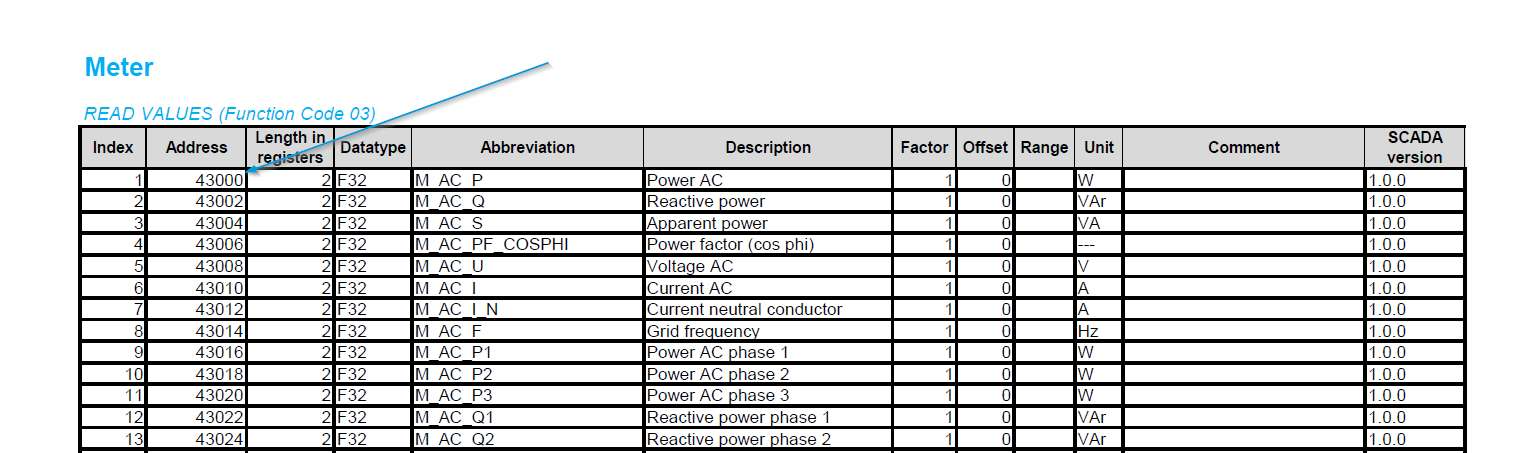

    Structure des registres

    vous trouverez sous le lien ci-contre la dernière version de la liste des registres de l'interface SCADA (PDF)

    Aperçu :

    Type

    TCP port

    Register

    General values

    502

    40000 – 40741

    Inverters

    502

    41000 – 41999

    Sensors

    502

    42000 – 42306

    Meter

    502

    43000 – 43300

    String Combiner

    502

    44000 – 44030

    Tracker

    503

    45000 – 45010

    Types de données

    Toutes les données enregistrées sont disponibles à travers l'interface Scada :

    Type

    Description

    Default value

    U16

    16 Bit Unsigned Integer

    0xFFFF

    U32

    32 Bit Unsigned Integer

    0xFFFFFFFF

    I16

    16 Bit Signed Integer

    0x8000

    I32

    32 Bit Signed Integer

    0x80000000

    F32

    32 Bit Float

    0x7FC00000

    String

    String, ASCII Encoding

    If not the whole field-length is used, the string is filled with 0x00 at the end.

    If a value (e.g., Manufacturer name) is not fitting inside the register, it will be hard-cut.

    0x00

    Facteur et offset

    Spécifie le facteur par lequel la valeur doit être multipliée, ou le décalage qui doit être ajouté à la valeur.

    • Il faut d'abord tenir compteur du facteur, puis de l'offset.

    Test de l'interface SCADA avec le logiciel Modpoll / PLC

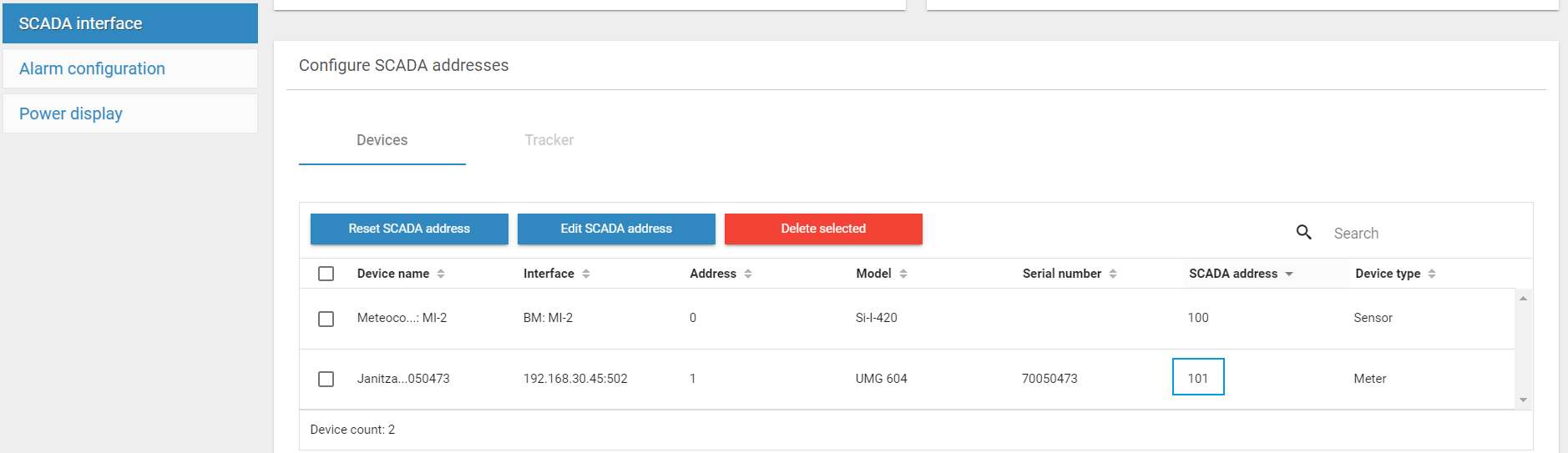

    Exemple avec le compteur UMG Janitza à l'adresse 101 :


    Interrogation de la valeur P_AC :


    Requête :

    modpoll -t 4:float -r 43000 -a 101 -0 192.168.30.216

    Résultat :

    C:\modpoll>modpoll -t 4:float -r 43000 -a 101 -0 192.168.30.216
    modpoll 3.9 - FieldTalk(tm) Modbus(R) Master Simulator
    Copyright (c) 2002-2020 proconX Pty Ltd
    Visit https://www.modbusdriver.com for Modbus libraries and tools.

    Protocol configuration: MODBUS/TCP, FC3
    Slave configuration...: address = 101, start reference = 43000 (PDU), count = 1
    Communication.........: 192.168.30.216, port 502, t/o 1.00 s, poll rate 1000 ms
    Data type.............: 32-bit float, output (holding) register table

    -- Polling slave... (Ctrl-C to stop)
    [43000]: -9383.629883
    -- Polling slave... (Ctrl-C to stop)
    [43000]: -8760.450195
    -- Polling slave... (Ctrl-C to stop)
    [43000]: -8764.480469
    -- Polling slave... (Ctrl-C to stop)
    [43000]: -8817.830078
    -- Polling slave... (Ctrl-C to stop)
