La licencia Configurador Modbus blue'log XM / XC es necesaria para conectar dispositivos a través del protocolo Modbus que no son compatibles con los drivers integrados del blue'Log.
Requisitos
- Versión del blue'Log 17.x o superior
- Conocimientos avanzados en el uso del protocolo de comunicaciones Modbus
- Descripción de la interfaz Modbus del dispositivo con el que desea conectarse
-

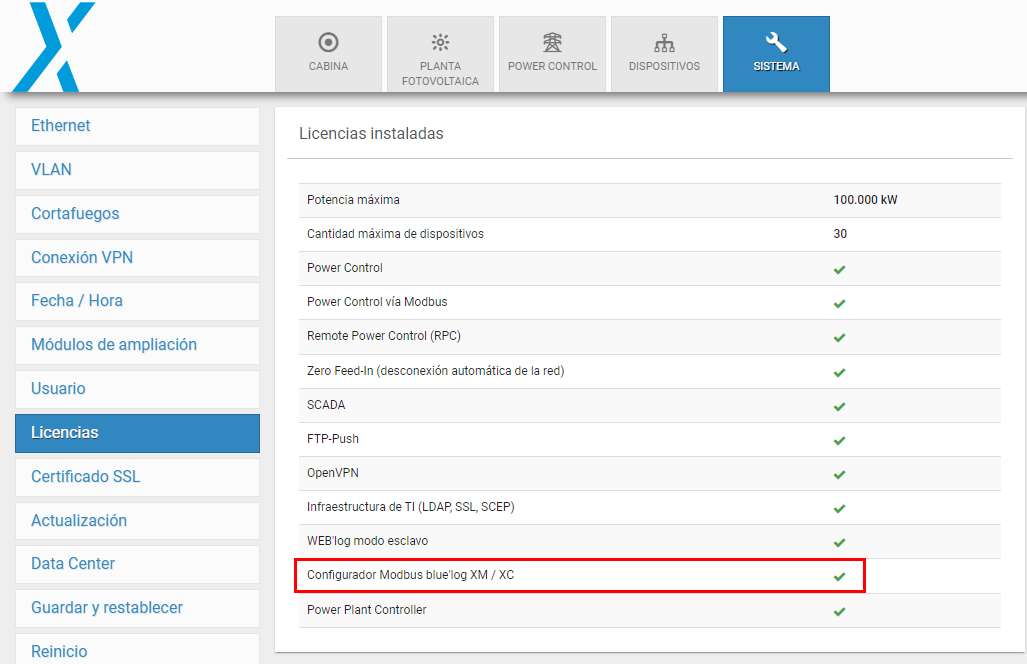

Licencia Configurador Modbus blue'log XM / XC (artículo no. 557012)
Configurador Modbus

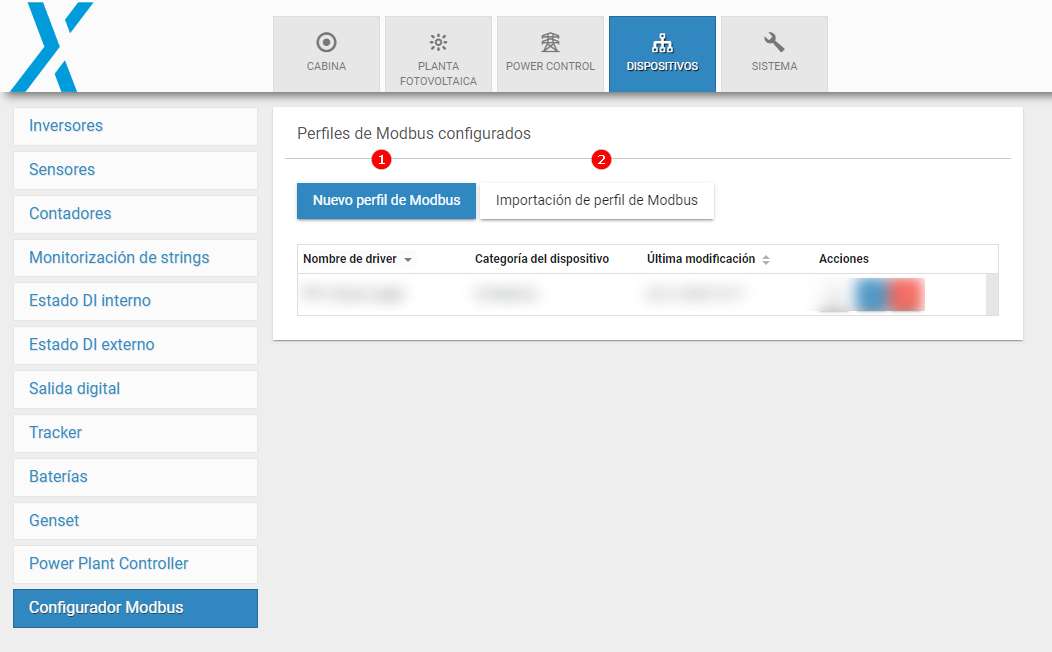

Elija si desea crear un nuevo perfil Modbus (1) o si desea importar un perfil .json existente (2).
Crear un nuevo Perfil Modbus

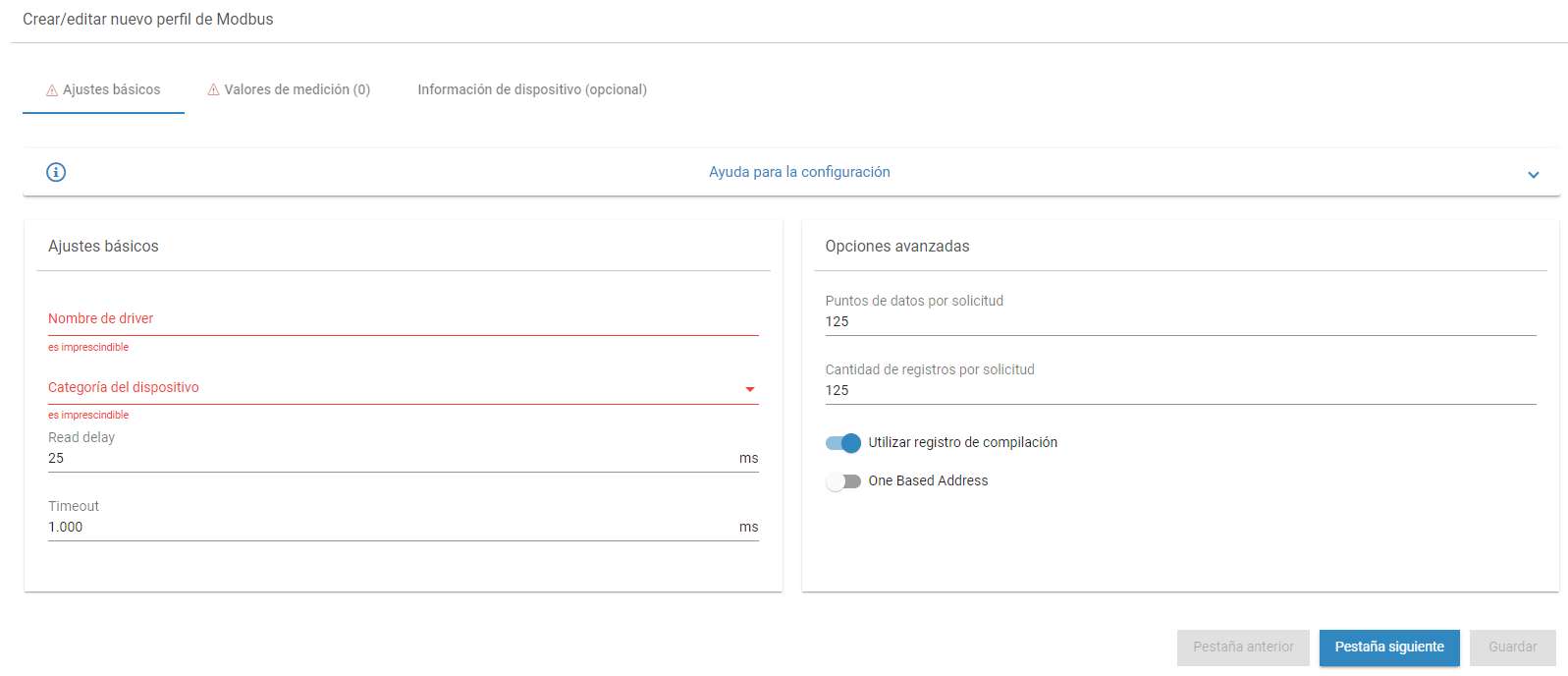

Para crear un nuevo perfil Modbus, primero tiene que configurar los ajustes básicos de tu dispositivo.
Categorías de dispositivos compatibles:
- Inversor
- Contador
- Sensor
- Batería
- Tracker
- Monitorización de string
- Estado DI externo
- Genset
- Power Plant Controller

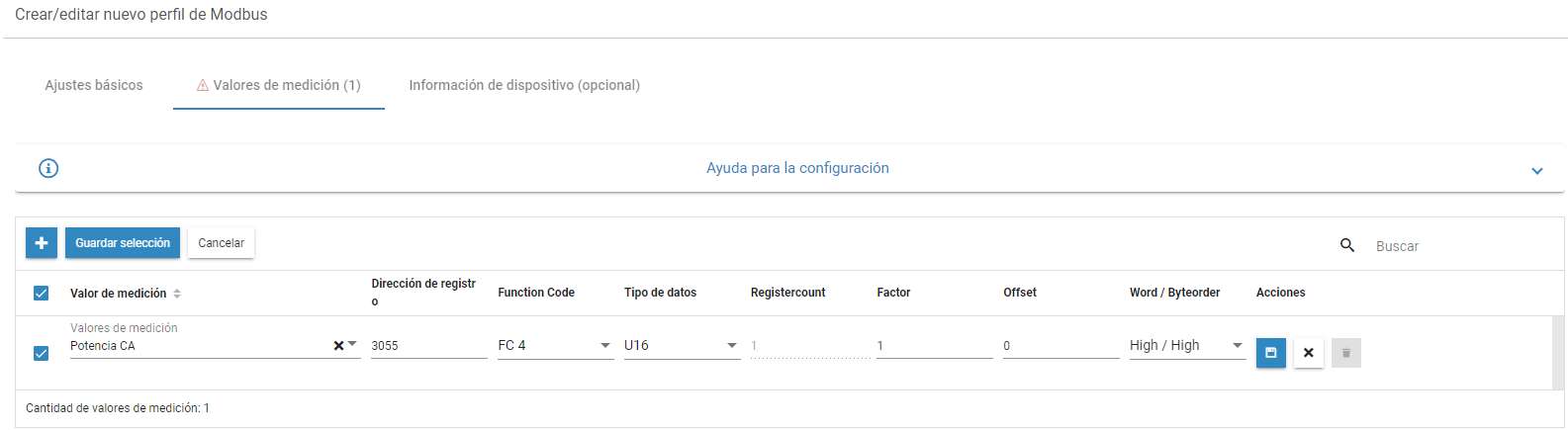

Añadir valores de medición
Añadir los valores deseados que deberán ser leídos desde el dispositivo.
Puntos de datos soportados
Tener en cuenta que no es posible importar valores de Error.
Puede consultar todos los puntos de datos compatibles en el siguiente enlace: https://github.com/meteocontrol/meteocontrol.github.io/tree/master/import-specification/devices

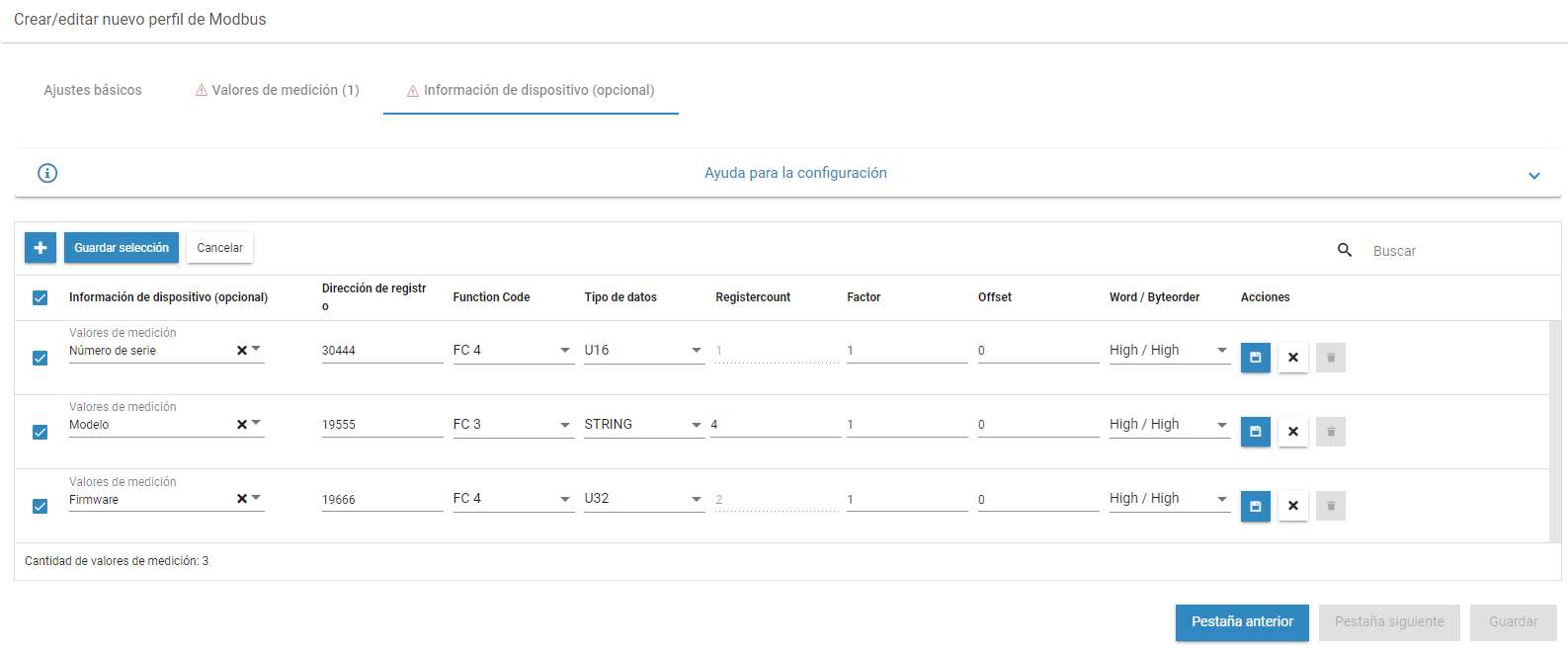

Añadir Información de dispositivo (opcional)
Para añadir información opcional del dispositivo, puede utilizar la última pestaña.
Información de dispositivo soportada
- Número de serie
- Modelo
- Firmware

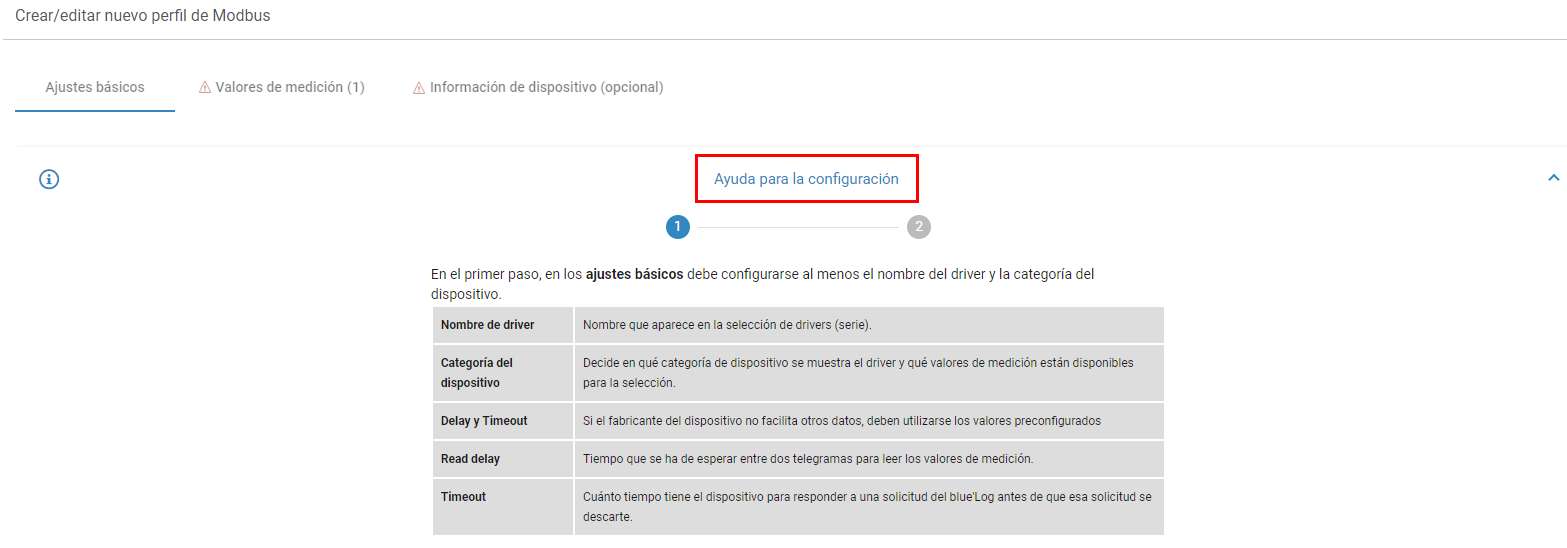

Ayuda para la configuración
Utilice la ayuda integrada para obtener una descripción más detallada de los parámetros.
Importación de perfil Modbus
También puede importar perfiles modbus existentes que ya haya exportador desde otro blue'Log.
Encontrará un archivo .json de ejemplo adjunto en este artículo.

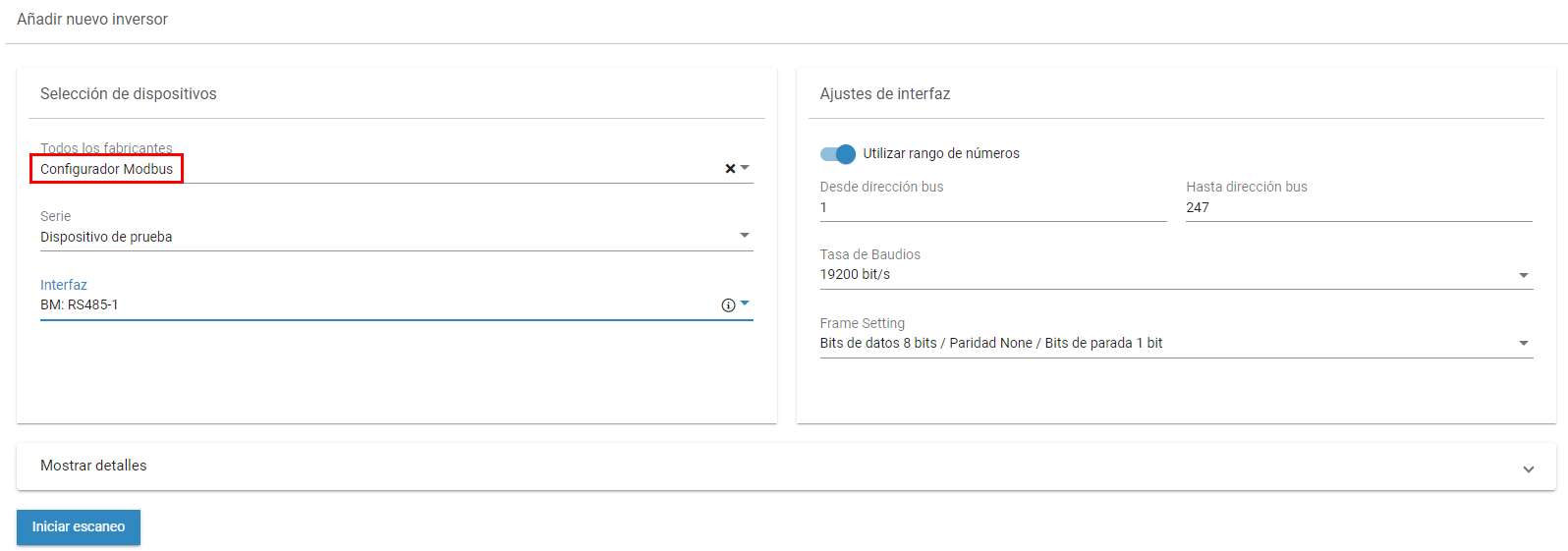

Añadir un dispositivo Configurador de Modbus
Para añadir su dispositivo Modbus, sólo tiene que elegir el dispositivo en la lista de selección de dispositivos.
