El siguiente ejemplo muestra la conexión y configuración de un receptor de control de ondas (de radio).
Ejemplo:
Un receptor de control de ondas de radio con 4 contactos libres de potencial normalmente abiertos (NO)
debe controlar la potencia activa del sistema en las siguientes etapas:
- 100%
- 60%
- 30%
- 0%
Cableado del receptor de control de ondas con el blue'Log

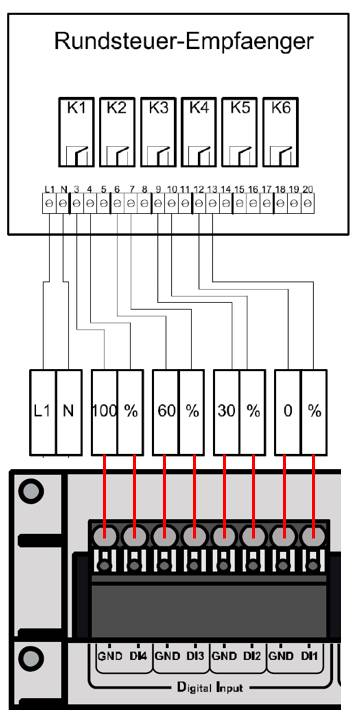

Los 4 contactos de NO libres de potencial están conectados a las 4 entradas digitales (DI 1-4) del blue'Log.
Configuración del control de potencia activa en el blue'Log
Entre a la interfaz web del blue'Log y cambie a Power Control -> Active Power-> configuraciones básicas.
Seleccione Valor fijo Variable Pvar DI como método para el ajuste del punto de ajuste.

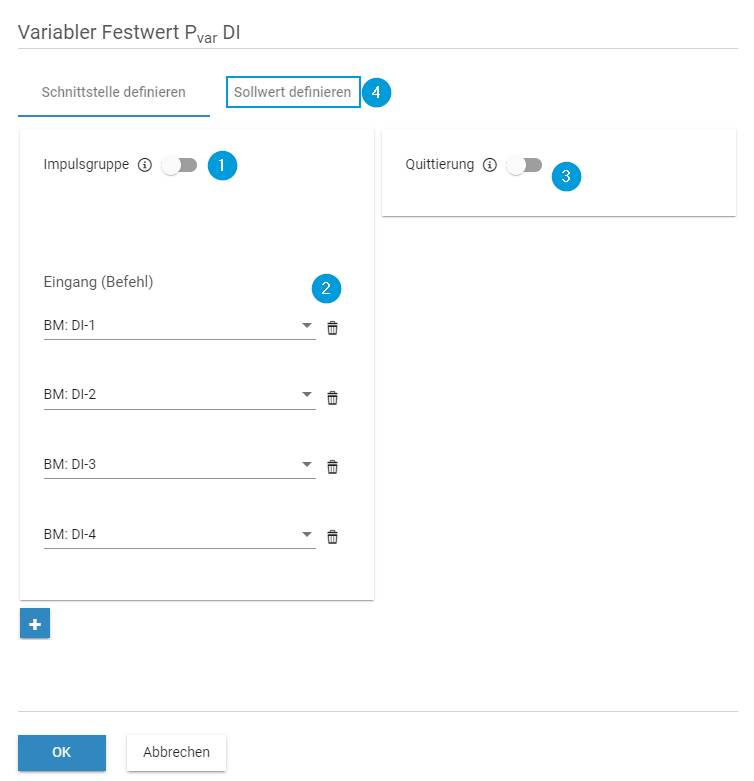

Aparecerá la siguiente página de configuración:
-
Especifique aquí si la entrada se conmuta como pulso o si los contactos se conmutan de forma permanente. Por favor, tome esta información de la descripción del receptor de control de ondas.
-
Definir las entradas necesarias para el control. Las 4 entradas digitales están listadas por defecto. Si necesita menos de 4 entradas, puede eliminarlas mediante el símbolo del cubo de basura.
-
Algunos operadores de redes requieren un reconocimiento de las señales de entrada, que puede activarse a través de la opción de menú Reconocimiento. Por defecto, los reconocimientos se emiten en las 4 salidas digitales (DO 1-4) del blue'Log. Para ello se dispone de opciones de configuración ampliadas.
-

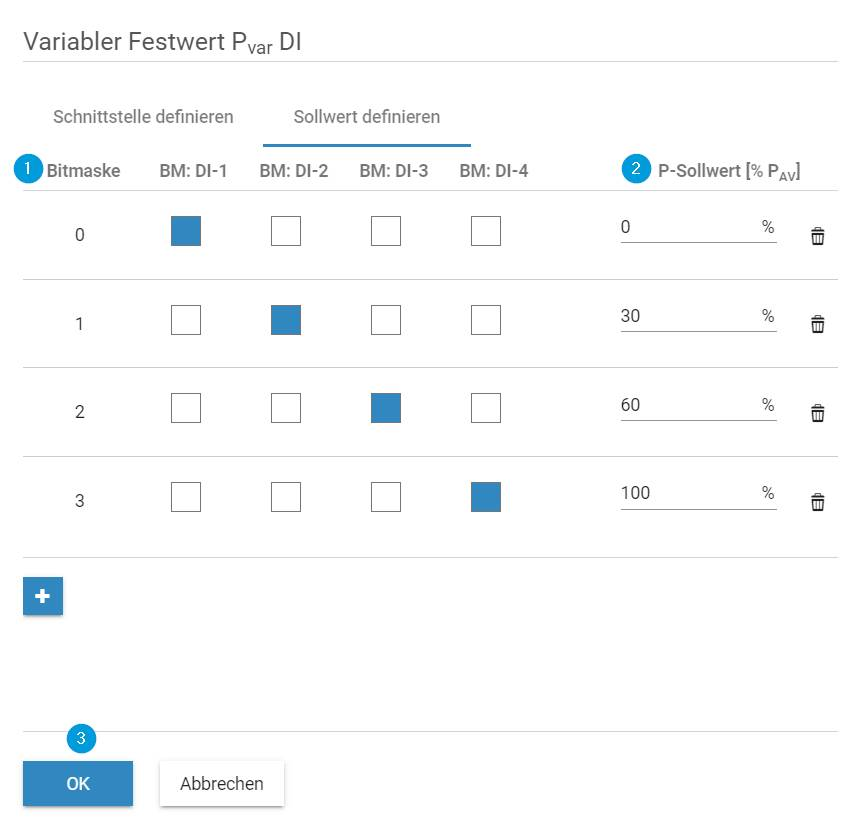

Luego, cambie a la pestaña Definir valor de referencia
- Configurar las entradas de acuerdo con la asignación
- Asigne un punto de ajuste correspondiente a cada entrada.
-
Entonces confirme con OK, la configuración está completa.
Opcionalmente, puede comprobar el funcionamiento correcto del control puenteando las entradas correspondientes (DI 1-4) con GND.

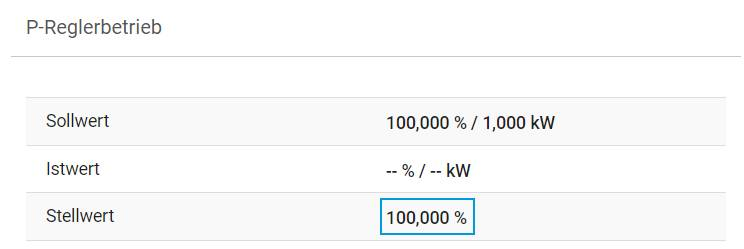

Puede comprobar los valores de control en Control de potencia:
