Für die Sensorsuche von Modbus Sensoren via RS485
gehen sie bitte wie folgt vor
(Weboberfläche Weblog).
- Ermitteln sie zunächst den Hersteller/Typ des Modbus-Sensors

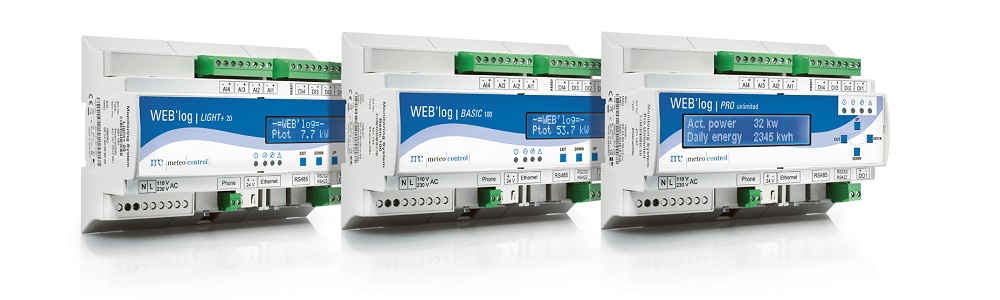

- Überprüfen sie anhand des Geräteanschlussplanes, ob der WEB'log den entsprechenden Sensor unterstützt -> WEB'log - Bedienungsanleitung + Geräteanschlusspläne (PDF)
- Ermitteln sie die Kommunikationseinstellungen
inkl. Adresse des Sensors.
Sofern der Sensor über meteocontrol bezogen wurde, finden Sie ein entsprechendes Label mit den Kommunikationseinstellungen (Adresse/Baudrate/Parität/Anzahl Datenbits) auf dem Gerät.
- Stellen sie die Busverkabelung zwischen Sensor
und Datenlogger her (RS422 am WEB'log)
Brücken Sie (da RS422 Schnittstelle am WEB'log) die Pins 2+3 (RS485 A+) und die Pins 4+5 (RS485 B-).
Stellen Sie den DIP-Switch unter dem digitalen Ausgang (DO1) auf die linke Position.
- Wählen Sie auf der Weboberfläche (Admin-Messung ->
Modbus Geräte -> Allgemeine Konfiguration) den Sensor in der Typenliste
aus bzw. nehmen Sie die Kommunikationseinstellungen vor.
- Scannen Sie den Sensor unter Admin-Messung -> Modbus Geräte ->
Gerätekonfiguration, im Bereich „Scannen des Adressbereiches“.
- Ist alles korrekt eingestellt, erscheint der
Sensor im Bereich Gerätekonfiguration.
- Prüfen Sie die Messwerte unter Online-Werte -> Modbus Geräte.
