Die blue'Log XM/XC Modbus-Konfigurator Lizenz wird benötigt, um Geräte über das Modbus-Protokoll zu verbinden, die von den integrierten blue'log-Treibern nicht unterstützt werden.
Anforderungen
- blue'Log Version 17.x oder höher.
- Fortgeschrittene Kenntnisse in der Verwendung des Modbus-Kommunikationsprotokolls.
- Beschreibung der Modbus-Schnittstelle des Geräts, mit dem Sie eine Verbindung herstellen möchten.
-

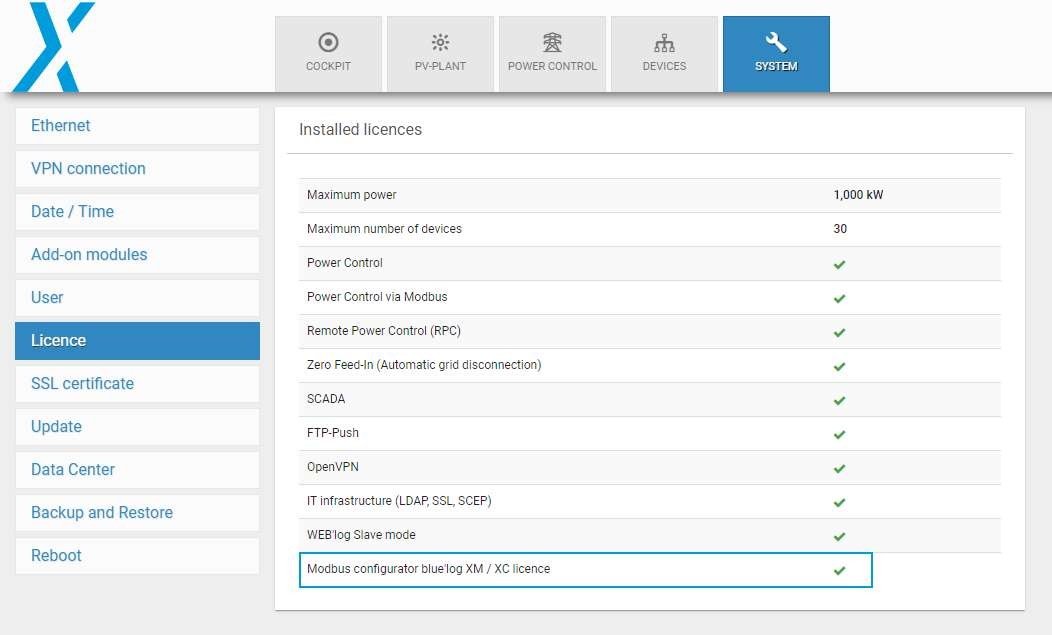

Modbus Konfigurator blue'log XM / XC licence (order no. 557012)
Modbus Konfigurator

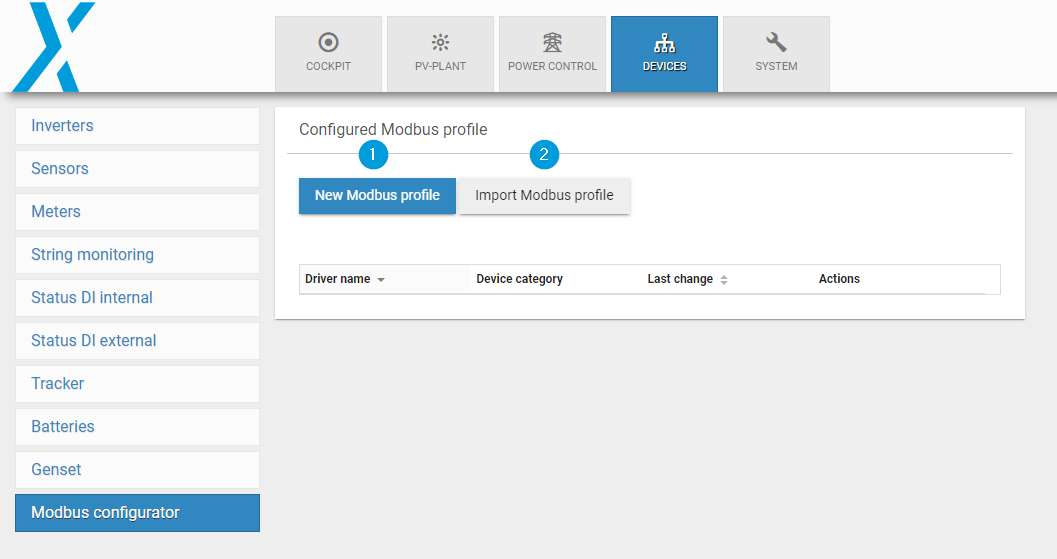

Wählen Sie, ob Sie ein neues Modbus-Profil (1) erstellen, oder ein vorhandenes .json-Profil (2) importieren möchten.

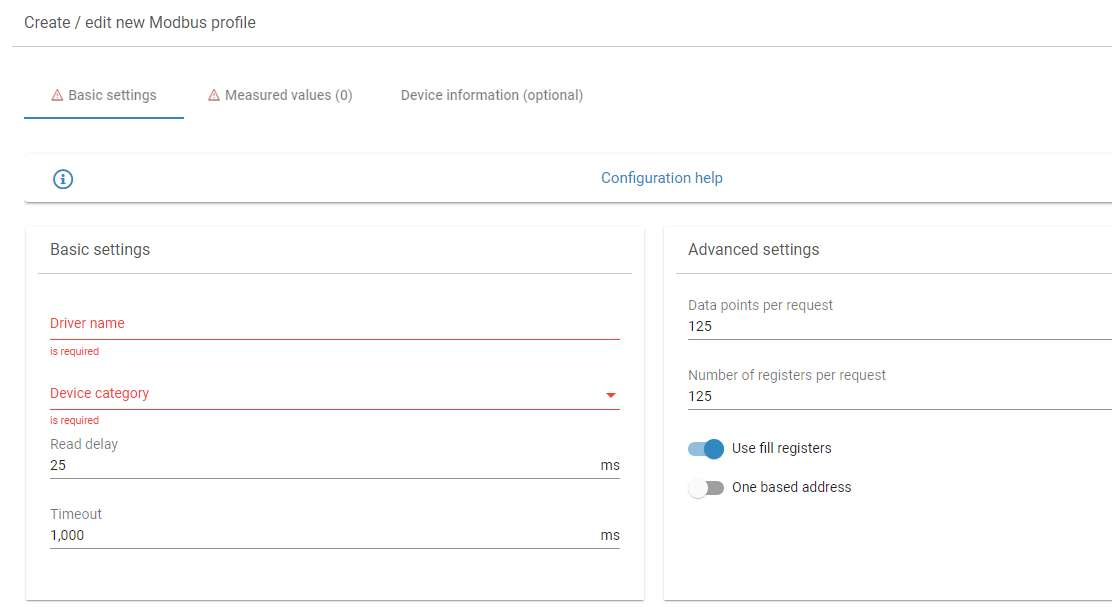

Neues Modbus Profil erstellen
Um ein neues Modbus-Profil zu erstellen, müssen Sie zunächst die Grundeinstellungen Ihres Geräts vornehmen.
Unterstützte Geräte-Kategorien:
- Wechselrichter
- Aggregat
- Status DI extern
- String-Überwachung
- Sensorik
- Tracker
- Batterie
- Zähler

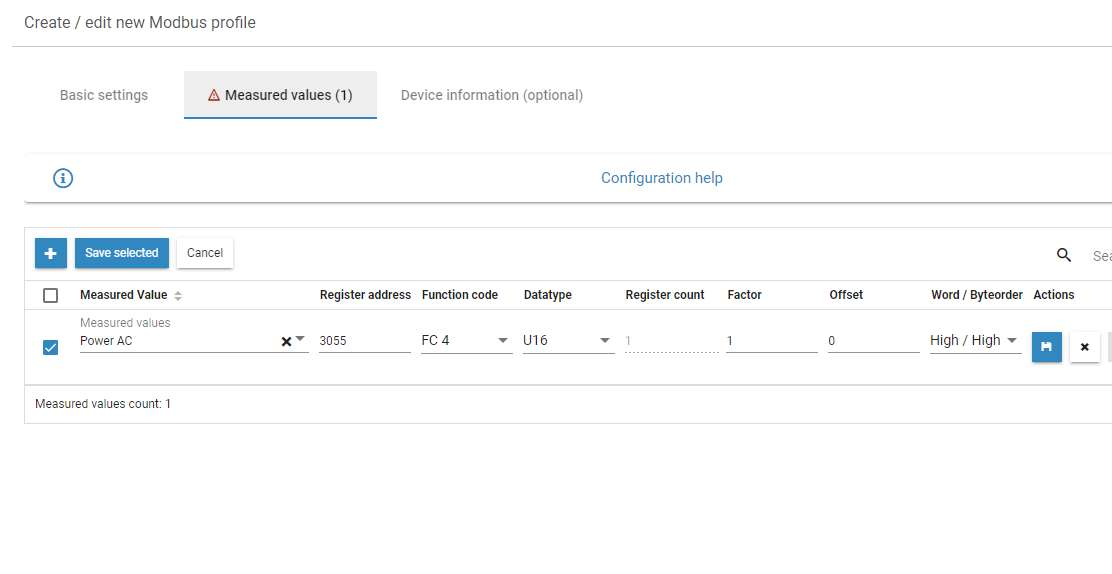

Messwerte hinzufügen
Fügen Sie die gewünschten Werte hinzu, die vom Gerät gelesen werden sollen.
Unterstützte Datenpunkte
Bitte beachten Sie, dass es nicht möglich ist, Fehlerwerte (ERROR) zu importieren.
Sie können alle unterstützten Datenpunkte über diesen Link überprüfen: https://github.com/meteocontrol/meteocontrol.github.io/tree/master/import-specification/devices

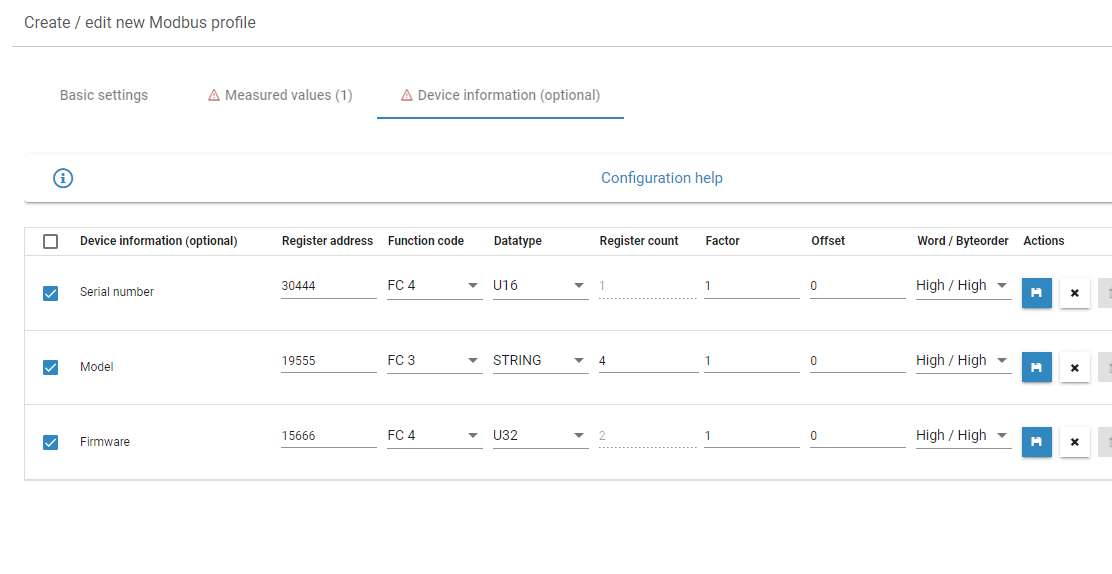

Zusätzliche Geräteinformationen
Um optionale Geräteinformationen hinzuzufügen, können Sie die letzte Registerkarte verwenden.
Unterstützte Geräteinformationen
- Seriennummer
- Modell
- Firmware

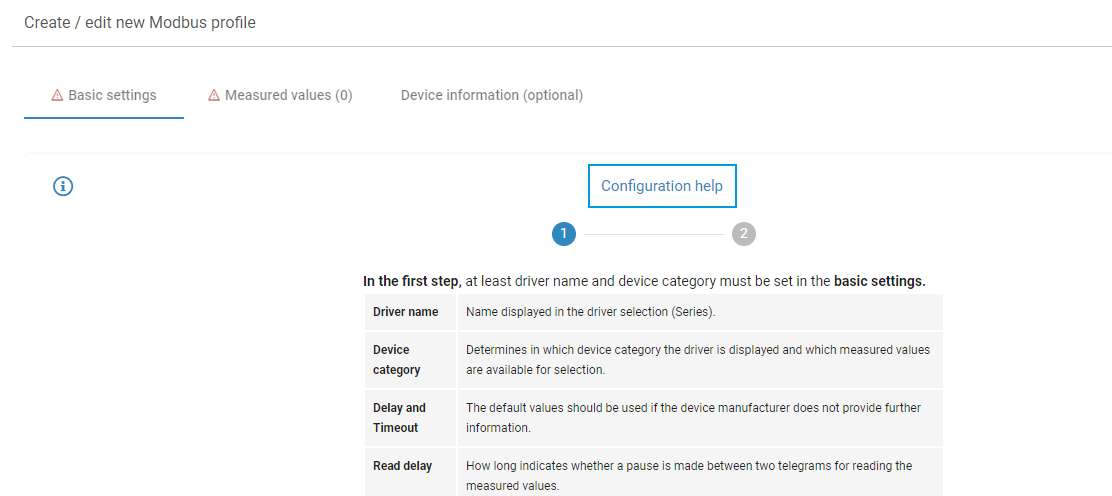

Konfigurationshilfe
Bitte nutzen Sie die integrierte Hilfe, um eine detailliertere Beschreibung der Parameter zu erhalten.
Modbus Profil importieren
Sie können auch vorhandene Modbus-Profile importieren, die Sie aus einem anderen blue'Log exportiert haben.
Sie finden eine Beispiel-JSON-Datei, die diesem Artikel beigefügt ist.

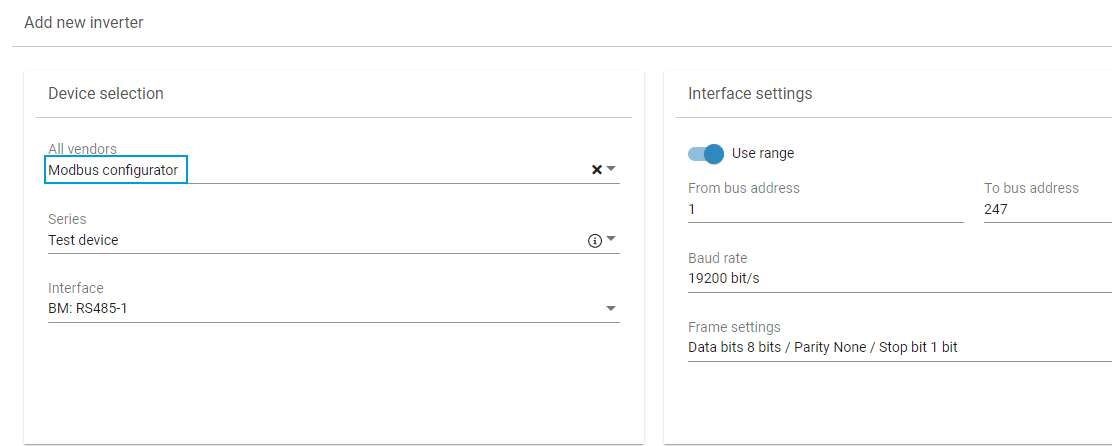

Modbus-Gerät verbinden
Um Ihr Modbus-Gerät zu verbinden, müssen Sie lediglich das Gerät aus der Geräteauswahlliste auswählen.
