Anhand folgenden Beispiels soll der Anschluss und die Konfiguration eines (Funk-) Rundsteuerempfängers dargestellt werden.
Beispiel:
Ein Funk- Rundsteuerempfänger mit 4 potentialfreien Schließerkontakten (NO), soll die Wirkleistung der Anlage in folgenden Stufen regeln:
- 100%
- 60%
- 30%
- 0%

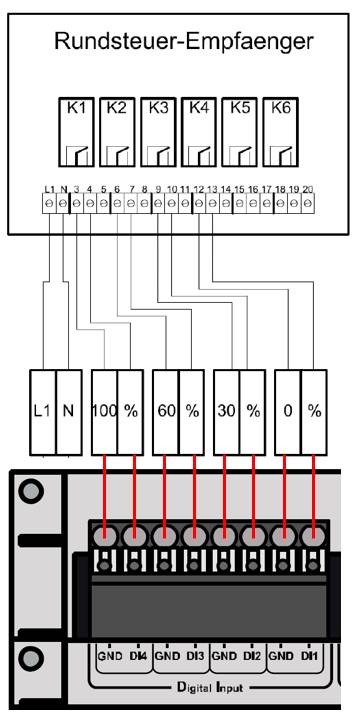

Verdrahtung des Rundsteuerempfängers mit dem blue'Log
Die 4 potentialfreien Schließerkontakte werden mit den 4 digitalen (DI 1-4) Eingängen des blue'Logs verbunden.
Konfiguration der Wirkleistungssteuerung im blue'Log
Loggen Sie sich auf die Weboberfläche des blue'Log ein und wechseln Sie zu Power Control -> Wirkleistung -> Basiseinstellungen.

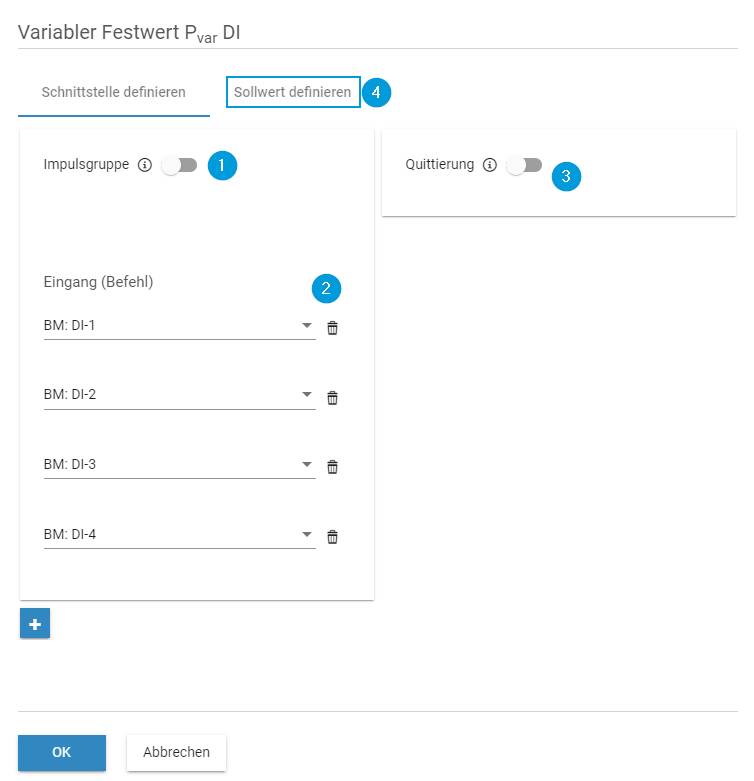

Wählen Sie als Verfahren zur Sollwertvorgabe Variabler Festwert Pvar DI aus, es erscheint folgende Konfigurationsseite:
- Legen Sie hier fest, ob der Eingang als Impuls geschalten wird, oder ob die Kontakte dauerhaft geschalten werden. Entnehmen Sie diese Information der Beschreibung des Rundsteuerempfängers.
- Legen Sie die zur Steuerung benötigten Eingänge fest. Standardmäßig werden alle 4 digitalen Eingänge aufgelistet. Sofern sie weniger als 4 Eingänge benötigen, können Sie diese über das Mülltonnen-Symbol entfernen.
- Einige Netzbetreiber benötigen eine Quittierung der Eingangssignale, diese kann über den Menüpunkt Quittierung aktiviert werden. Standardmäßig werden die Quittierungen an den 4 digitalen Ausgängen (DO 1-4) des blue'Logs ausgegeben. Dafür stehen erweiterte Konfigurationsmöglichkeiten zur Verfügung.

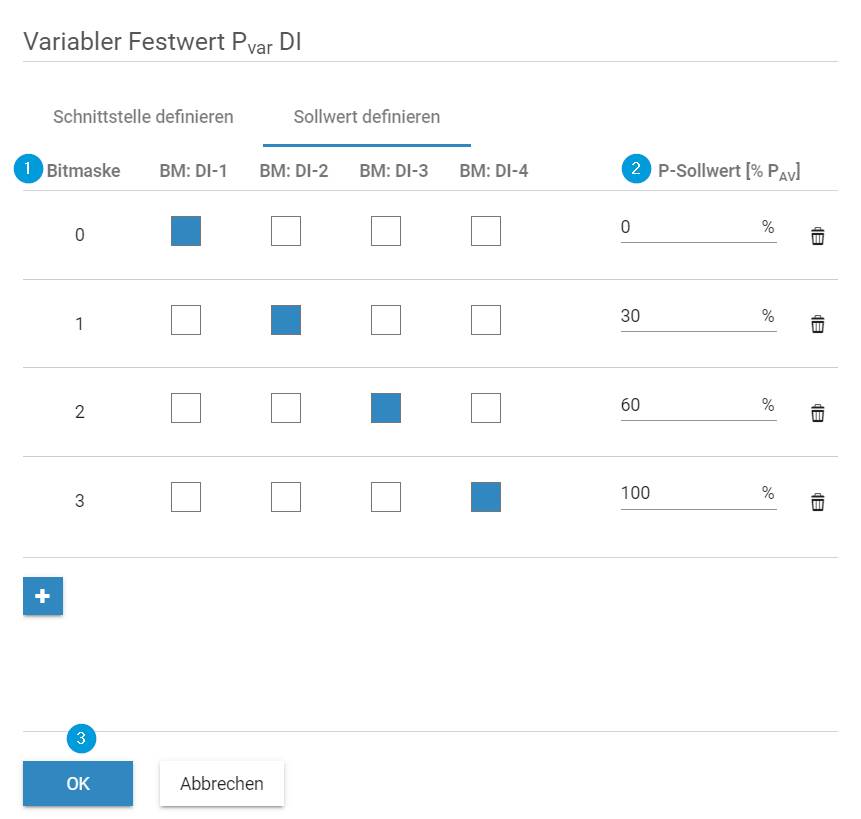

- Wechseln Sie anschließend auf den Reiter Sollwert definieren
- Stellen Sie die Eingänge entsprechend der Belegung ein
- Weisen Sie jedem Eingang einen entsprechenden Sollwert zu.
- Bestätigen Sie anschließend mit OK, die Einrichtung ist abgeschlossen.

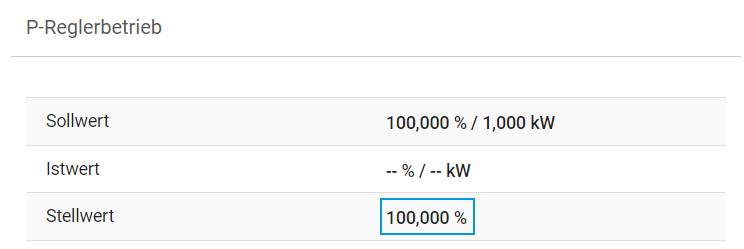

Sie können die Steuerung optional auf richtige Funktion hin prüfen, indem Sie die entsprechenden Eingänge (DI 1-4) mit GND brücken. Die Stellwerte können Sie unter Power Control überprüfen:
