Beschreibung
Um schnelle Änderungen der Wirkleistungs- und Blindleistungsabgabe zu vermeiden, kann die Stromerzeugungsanlage nach Erhalt einer neuen Vorgabe vom Netzbetreiber / Drittanbieter mit der Option „Gradientenbegrenzung“ einem definierten Gradienten zum Erhöhen oder Reduzieren der Wirkleistung folgen aus.
Funktionen
Die Gradientenbegrenzungsoption ist für die Wirk- und Blindleistungsregelung verfügbar.
Der Gradientenbegrenzer wird auf den Sollwert des Netzbetreibers/Drittanbieters angewendet.
Die folgenden Optionen sind verfügbar
Für Wirkleistung
| Ramp up |
Der für den "ramp-up" konfigurierter Gradient gilt nur für den neuen Sollwert des Netzbetreibers / Drittanbieters, wenn dieser
die Wirkleistungsabgabe erhöht.
|
|---|---|
| Ramp up / Ramp down | Ramp-up / Ramp-down" bietet Ihnen die Möglichkeit, separate Gradienten („Gradient (Ramp up)“ und „Gradient (Ramp down)“) zum Erhöhen und Reduzieren der Wirkleistungsabgabe zu definieren. |
| Soft start |
"Soft start" Gradient wird verwendet, wenn die Wirkleistung am Verknüpfungspunkt ≤ 0 W ist. Der Gradient gilt bis zum Erreichen des neuen Sollwerts. Beispiel: Wirkleistung ist 0 W und Sollwert ist 0 % => Sollwert ändert sich von 0 % auf 100 % => "Soft start" ist aktiv bis Sollwert 100 % erreicht ist. (z. B. für Rampenrate 1%/s = für 100 s Gradient von "Soft start" ist aktiv) |
Für Blindleistung
| Gradient | Der konfigurierte Gradient zur Steigung gilt für den neuen Sollwert des Netzbetreibers. |
|---|
Benutzeroberfläche

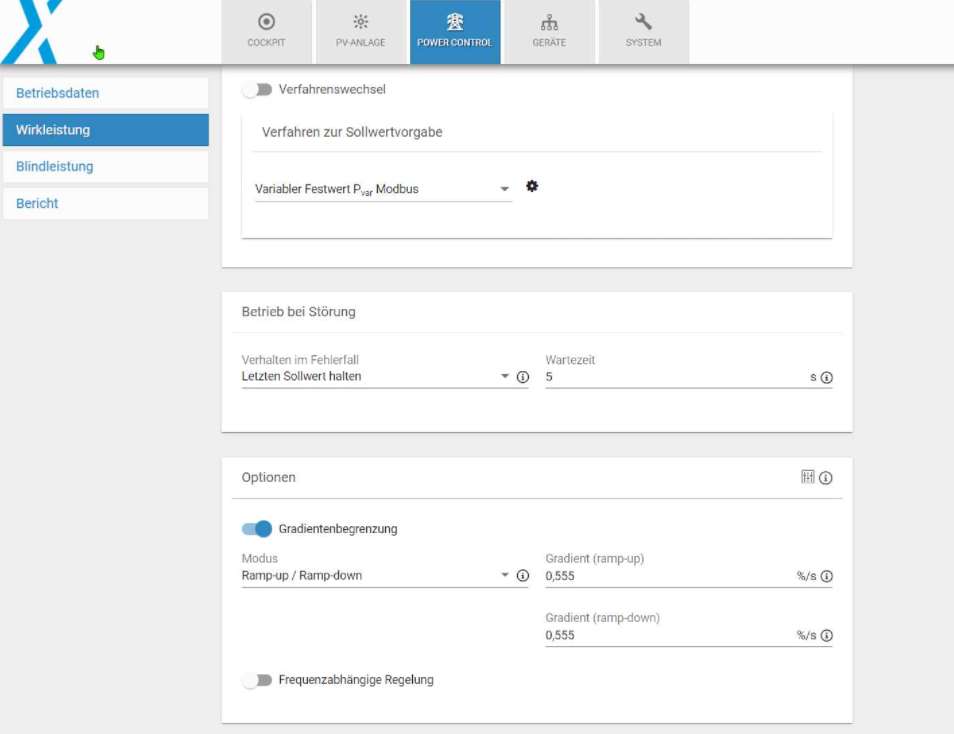

Gradientenbegrenzung für Wirkleistung

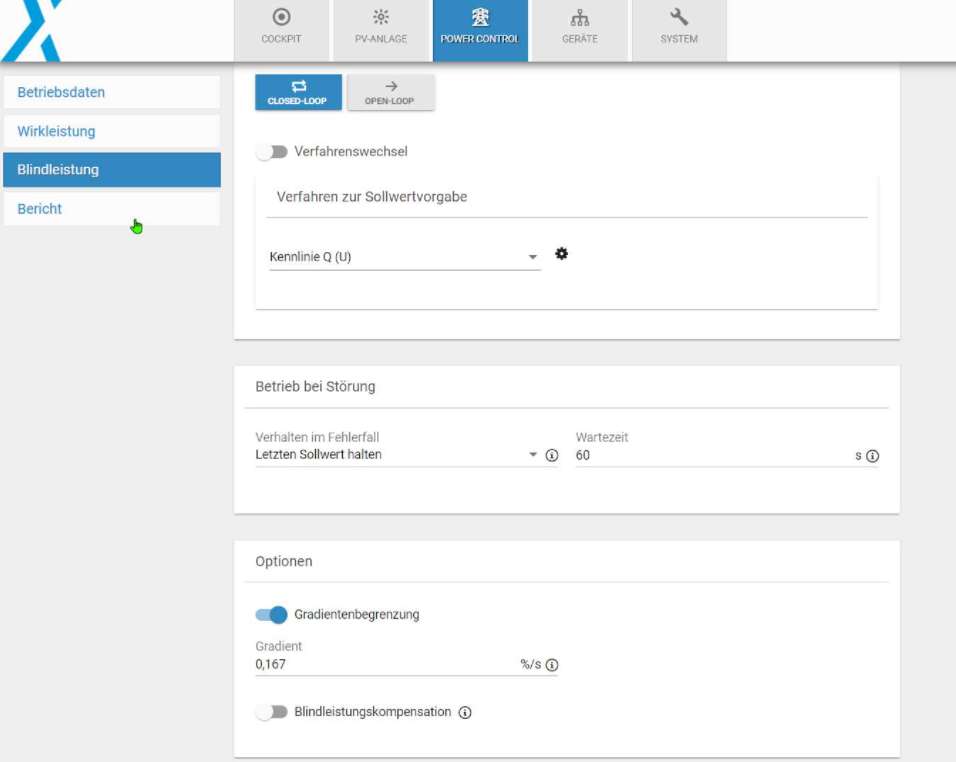

Gradientenbegrenzung für Blindleistung
Beispiele

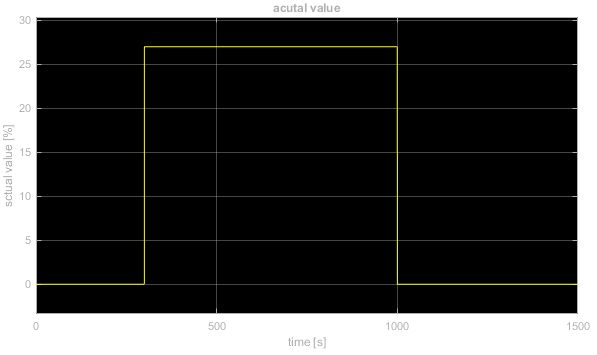

Sollwert Netzbetreiber-Eingangssignal |
Ausgangssignal |
|
|---|---|---|
|

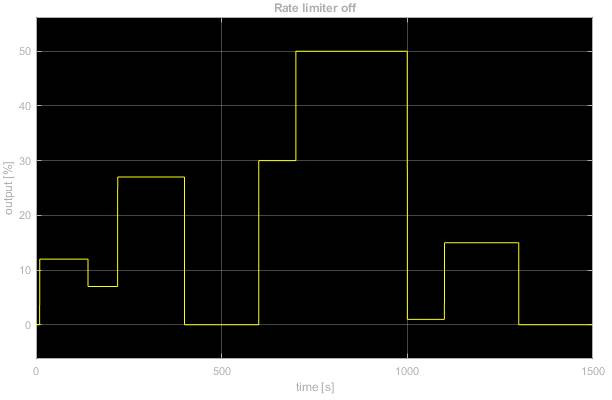

Gradientenbegrenzung - Aus |
||

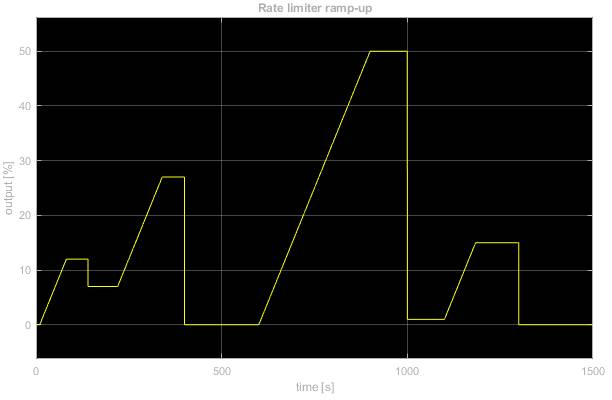

| Ramp up | ||

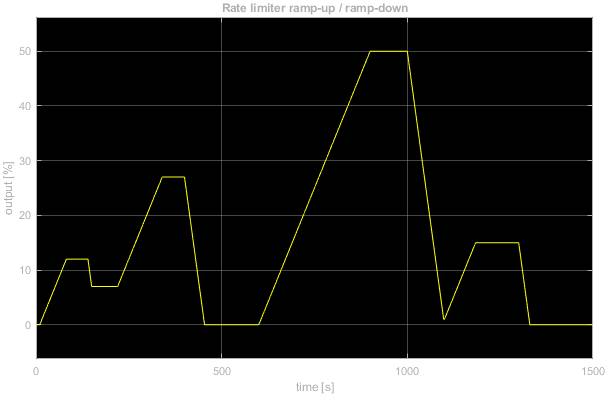

| Ramp up / Ramp down | ||

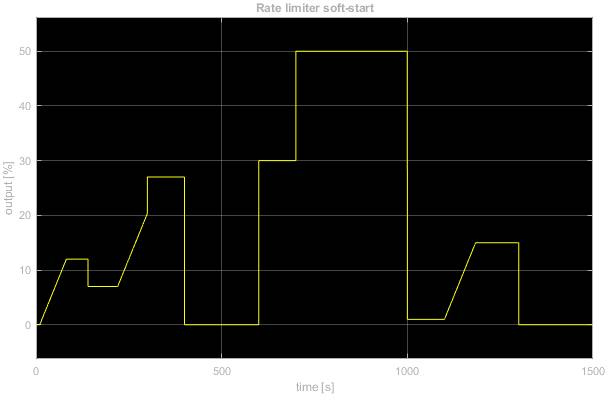

| Soft start |
|
